关系数据库设计（Relational Database Design）知识大纲¶

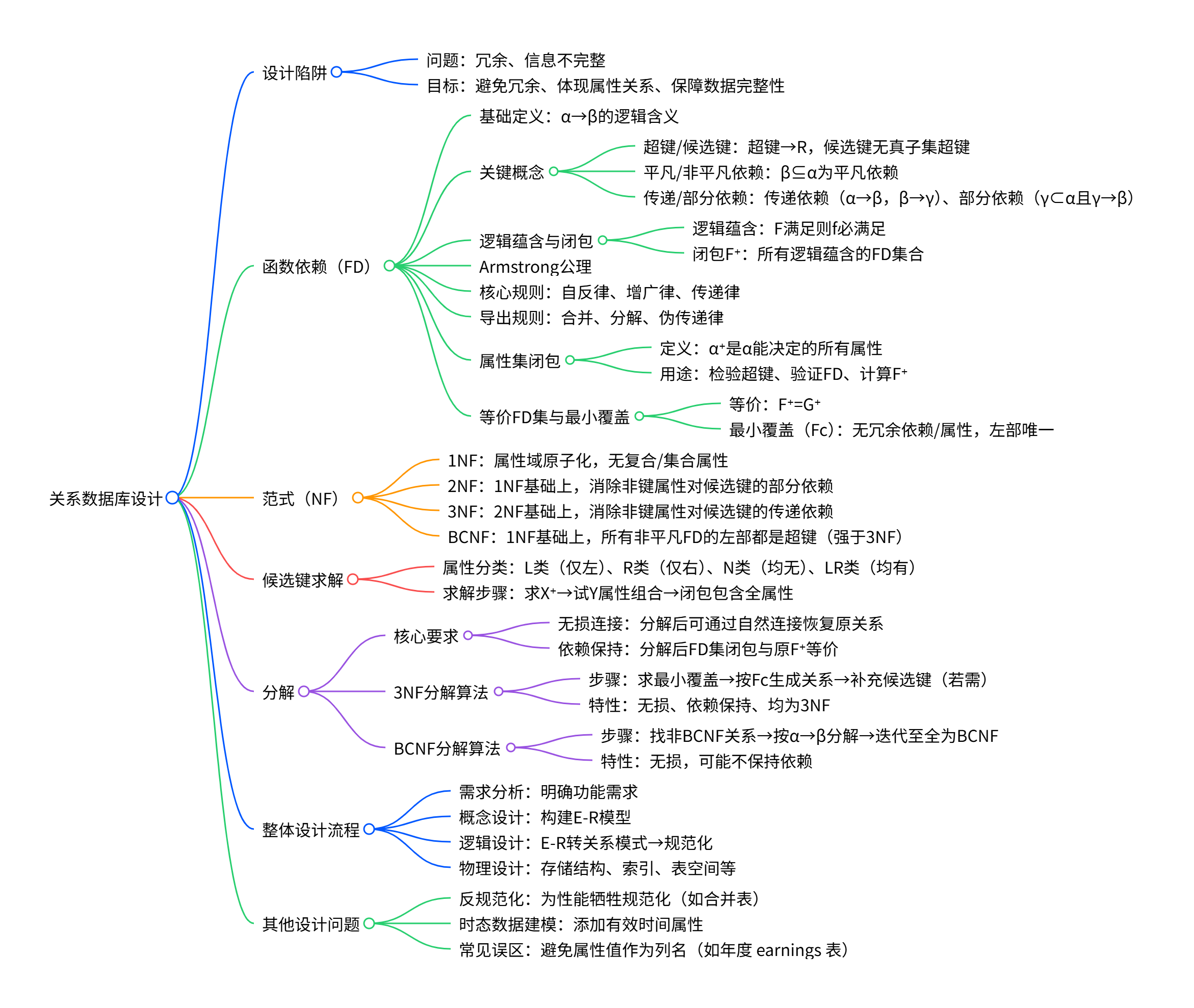

思维导图¶

一、关系数据库设计中的问题（Pitfalls in Relational Database Design）¶

1. 不良设计的后果¶

在关系数据库设计过程中，若未遵循规范化原则或对数据语义理解不足，可能导致关系模式结构不合理，从而引发两类典型问题：

（1）信息重复（冗余，Redundancy）¶

表现形式：相同的数据值在多个元组中重复出现。
例如，将教师（instructor）和院系（department）信息合并为一个关系模式 inst_dept(ID, name, salary, dept_name, building, budget)。由于一个院系可能有多个教师，该院系的 building 和 budget 信息会在每个属于该部门的教师记录中重复存储。
负面影响：
浪费存储空间：大量重复数据占用不必要的磁盘资源；
更新异常（Update Anomalies）：当院系信息（如预算）发生变化时，必须修改所有相关元组，否则会导致数据不一致；
插入/删除异常：若某院系暂时没有教师，则无法单独插入该部门的信息；反之，若删除某院系最后一名教师，可能意外丢失整个部门的信息。

（2）无法表示某些信息（不完整性，Incompleteness）¶

表现形式：某些现实世界中的合法事实无法在当前关系模式中被有效表达。
经典例子：假设将贷款（loan）与分行（branch）信息合并为一个关系 loan_branch(loan_number, amount, branch_name, branch_city, assets)。若某个分行尚未发放任何贷款，则该分行的 branch_city 和 assets 等信息无法被记录，因为缺少主键（如 loan_number）来标识元组。
根本原因：关系模式强制要求所有属性共存于同一元组中，而现实中某些实体的存在并不依赖于其他实体。
后果：数据库无法完整反映业务现实，限制了数据的表达能力和查询范围。

2. 关系数据库设计的目标¶

为了避免上述问题，关系数据库设计应追求以下三个核心目标：

（1）避免冗余数据（Minimize Redundancy）¶

通过合理分解关系模式，确保每条信息只存储一次；
减少因重复存储导致的存储开销和维护成本；
从根本上消除更新异常的可能性。

（2）确保属性间语义关系被正确表示（Preserve Semantic Relationships）¶

数据库结构应准确反映现实世界中实体与属性之间的依赖关系；
利用函数依赖等工具显式刻画属性间的逻辑关联；
保证即使在分解后，原始语义关系仍可通过连接操作或依赖约束得以恢复或验证。

（3）便于检查更新是否违反完整性约束（Facilitate Integrity Constraint Checking）¶

良好的设计应使完整性约束（如函数依赖）局部化到单个关系模式中；
这样在执行插入、更新或删除操作时，只需检查涉及的关系，无需跨表验证；
若设计不当（如依赖被“拆散”到多个表中），则难以高效验证约束，甚至无法在SQL层面直接表达（因SQL仅原生支持主键、外键等超键类约束，不直接支持一般函数依赖）。

综上，关系数据库设计的核心挑战在于：如何在消除冗余、保持语义完整性和支持高效约束检查之间取得平衡。这正是规范化理论（如函数依赖、范式、分解等）要解决的问题。

二、函数依赖（Functional Dependencies）¶

1. 基本定义与性质¶

函数依赖的定义¶

形式化定义：设关系模式为 \( R \)，\( \alpha \subseteq R \)，\( \beta \subseteq R \)。若对任意合法关系实例 \( r(R) \) 中任意两个元组 \( t_1, t_2 \)，只要它们在属性集 \( \alpha \) 上的值相同（即 \( t_1[\alpha] = t_2[\alpha] \)），那么它们在 \( \beta \) 上的值也必然相同（即 \( t_1[\beta] = t_2[\beta] \)），则称函数依赖 \( \alpha \rightarrow \beta \) 在 \( R \) 上成立。
通俗理解：一旦知道 \( \alpha \) 的值，就能唯一确定 \( \beta \) 的值。
例子：考虑关系模式 Student(SID, Name, Dept, Dean)，其中：
每个学生有唯一学号 SID；
每个院系有唯一院长 Dean。

则存在以下函数依赖： - SID → Name（学号唯一确定姓名） - SID → Dept（学号确定所属院系） - Dept → Dean（院系唯一确定院长）

注意：SID → Dean 虽未直接给出，但可通过传递性推导得出。

平凡依赖（Trivial Dependency）¶

定义：若 \( \beta \subseteq \alpha \)，则 \( \alpha \rightarrow \beta \) 恒成立，称为平凡依赖。
原因：一个元组在 \( \alpha \) 上相等，自然在其子集 \( \beta \) 上也相等。
例子：
{SID, Name} → SID 是平凡依赖；
Name → Name 也是平凡依赖。
意义：平凡依赖总是成立，无需特别关注，规范化中主要处理非平凡依赖。

2. 函数依赖类型¶

部分依赖（Partial Dependency）¶

定义：若 \( \alpha \rightarrow \beta \)，且存在真子集 \( \gamma \subset \alpha \) 使得 \( \gamma \rightarrow \beta \)，则称 \( \beta \) 部分依赖于 \( \alpha \)。
关键点：\( \beta \) 并不依赖于整个 \( \alpha \)，只依赖其中一部分。
例子：考虑关系 Enrollment(SID, CID, Grade, SName, CTitle)，其中：
(SID, CID) 是主键（唯一标识一次选课）；
SID → SName（学号决定姓名）；
CID → CTitle（课程号决定课程名）。

此时： - SName 部分依赖于主键 (SID, CID)，因为仅靠 SID 就能确定 SName； - 同理，CTitle 也部分依赖于 (SID, CID)。

这种部分依赖会导致冗余：每次记录选课都要重复存储学生姓名和课程名称。

传递依赖（Transitive Dependency）¶

定义：若 \( \alpha \rightarrow \beta \)，\( \beta \rightarrow \gamma \)，且 \( \beta \not\subseteq \alpha \)、\( \beta \not\rightarrow \alpha \)（即 \( \alpha \) 和 \( \beta \) 不等价），则称 \( \gamma \) 传递依赖于 \( \alpha \)。
例子：关系 Employee(EID, Dept, Budget)，假设：
EID → Dept（员工属于某个部门）；
Dept → Budget（每个部门有固定预算）。

则 EID → Budget 成立，但这是通过 Dept 间接决定的，即： - EID → Dept → Budget - 且 Dept 不能反推 EID（一个部门有多个员工）

因此，Budget 传递依赖于 EID。这会导致更新异常：若某部门预算变化，需更新该部门所有员工记录。

3. Armstrong 公理系统（推理规则）¶

Armstrong 公理是推导函数依赖的三大基本规则，具有可靠性（只推出正确依赖）和完备性（能推出所有逻辑蕴含的依赖）。

（1）自反律（Reflexivity）¶

规则：若 \( \beta \subseteq \alpha \)，则 \( \alpha \rightarrow \beta \)。
例子：{A, B} → A 恒成立。

（2）增广律（Augmentation）¶

规则：若 \( \alpha \rightarrow \beta \)，则对任意 \( \gamma \)，有 \( \alpha\gamma \rightarrow \beta\gamma \)。
例子：已知 SID → Name，则 {SID, CID} → {Name, CID} 也成立。

（3）传递律（Transitivity）¶

规则：若 \( \alpha \rightarrow \beta \)，\( \beta \rightarrow \gamma \)，则 \( \alpha \rightarrow \gamma \)。
例子：SID → Dept，Dept → Dean ⇒ SID → Dean

补充规则（由公理推导）： - 合并律（Union）：若 \( \alpha \rightarrow \beta \) 且 \( \alpha \rightarrow \gamma \)，则 \( \alpha \rightarrow \beta\gamma \) - 分解律（Decomposition）：若 \( \alpha \rightarrow \beta\gamma \)，则 \( \alpha \rightarrow \beta \) 且 \( \alpha \rightarrow \gamma \)

4. 属性闭包（Closure of Attribute Sets）¶

定义¶

给定属性集 \( \alpha \) 和函数依赖集 \( F \)，\( \alpha^+ \) 表示在 \( F \) 下能被 \( \alpha \) 函数决定的所有属性的集合。

计算算法（举例说明）¶

设关系模式 \( R(A, B, C, G, H, I) \)，函数依赖集： [ F = { A \rightarrow B, A \rightarrow C, CG \rightarrow H, CG \rightarrow I, B \rightarrow H } ]

求 \( (AG)^+ \)： 1. result = {A, G} 2. 应用 A → B 和 A → C → result = {A, B, C, G} 3. 因 CG ⊆ result，应用 CG → H → result = {A, B, C, G, H} 4. 再应用 CG → I → result = {A, B, C, G, H, I}

最终：\( (AG)^+ = \{A, B, C, G, H, I\} \)

用途¶

判断超键：若 \( \alpha^+ \) 包含 \( R \) 的所有属性，则 \( \alpha \) 是超键。
上例中，AG 是超键。
验证依赖：要检查 A → H 是否成立？只需看 H ∈ A⁺。
A⁺ = {A, B, C, H, I}（通过 A→B, B→H, A→C, CG→I 但缺 G，故无法得 I？实际上需重新计算：A⁺ = {A,B,C,H}，因无 G 无法触发 CG→I）
但 A→B, B→H ⇒ A→H 成立。

5. 函数依赖集闭包（\( F^+ \)）¶

定义：\( F^+ \) 是从 \( F \) 出发，利用 Armstrong 公理能推导出的所有函数依赖的集合。
例子：若 \( F = \{A \rightarrow B, B \rightarrow C\} \)，则 \( F^+ \) 包含：
A → B, B → C（原始）
A → C（传递律）
A → AB, AB → ABC（增广+合并）
所有平凡依赖如 A → A 等
注意：\( F^+ \) 可能非常大，实际中通常不显式计算全部，而是按需推导。

6. 等价函数依赖集¶

定义：若两个函数依赖集 \( F \) 和 \( G \) 满足 \( F^+ = G^+ \)，则称它们等价。
例子：
\( F = \{A \rightarrow B, B \rightarrow C\} \)
\( G = \{A \rightarrow B, A \rightarrow C, B \rightarrow C\} \)
虽然 \( G \) 多了一个依赖，但 A → C 可由 \( F \) 推出，因此 \( F^+ = G^+ \)，二者等价。

7. 最小覆盖（Canonical Cover）¶

目标：找到与原依赖集等价、但无冗余的最简形式。

无关属性识别¶

左部无关：
例：\( F = \{A \rightarrow C, AB \rightarrow C\} \)
在 AB → C 中，B 是无关的，因为 A → C 已存在，A⁺ = {A, C} 包含 C。
可简化为 A → C。
右部无关：
例：\( F = \{A \rightarrow BC, B \rightarrow C\} \)
在 A → BC 中，C 是无关的，因为即使去掉 C，仍有 A → B，再结合 B → C 可推出 A → C。
故最小覆盖为 {A → B, B → C}。

构造算法示例¶

设 \( F = \{A \rightarrow BC, B \rightarrow C, A \rightarrow B, AB \rightarrow C\} \)

步骤： 1. 合并：A → BC 和 A → B 合并为 A → BC 2. 检查 AB → C：因 B → C，B⁺ = {B, C} 包含 C，故 A 在左部无关 → 删除 A，得 B → C（已存在） 3. 检查 A → BC：尝试移除 C，得 A → B；此时 A⁺ = {A, B, C}（因 B → C），包含 C，故 C 在右部无关 4. 最终最小覆盖：{A → B, B → C}

8. 候选键的求解方法（带例子）¶

属性分类法¶

给定 \( R(U, F) \)，将属性分为四类：

类型	特征	必在候选键中？
L类	仅出现在 FD 左部	是
R类	仅出现在 FD 右部	否
N类	未出现在任何 FD 中	是
LR类	左右部均出现	可能

例子1：\( R(A,B,C,D) \)，\( F = \{B \rightarrow D, AB \rightarrow C\} \)¶

L类：A, B（A 只在 AB→C 左部，B 在 B→D 和 AB→C 左部）
R类：C, D
N类：无
LR类：无

→ \( X = L \cup N = \{A, B\} \)

计算 \( (AB)^+ \)： - 初始：{A, B} - 用 AB → C → {A, B, C} - 用 B → D → {A, B, C, D} = 全属性

✅ 所以候选键为 AB

例子2：\( R(A,B,C,D,E) \)，\( F = \{AB \rightarrow CE, E \rightarrow AB, C \rightarrow D\} \)¶

L类：无
R类：D
N类：无
LR类：A, B, C, E

→ \( X = \emptyset \)，需从 LR 类组合

尝试单个属性： - E⁺ = E → AB → CE → D → E⁺ = {A,B,C,D,E} = 全属性！

✅ 所以 E 是候选键

再试其他组合（如 AB）： - AB⁺ = AB → CE → D → 全属性，所以 AB 也是候选键

最终候选键：E, AB

注：因 E ↔ AB（互相决定），两者都是候选键。

三、规范化形式（Normal Forms）¶

规范化是通过逐步消除数据冗余和更新异常，将关系模式分解为更“良好”结构的过程。从 1NF 到 BCNF，要求逐级增强。

1. 第一范式（1NF）¶

定义¶

关系模式 \( R \) 属于第一范式（1NF），当且仅当其所有属性的域都是原子的（atomic），即每个属性值是不可再分的最小单位。

关键点¶

“原子”意味着不能是集合、数组、嵌套记录等复合结构。
1NF 是关系模型的基本前提，几乎所有现代 DBMS 都强制满足 1NF。

非原子示例（违反 1NF）¶

假设有一个学生表：

Text Only
1	`Student(SID, Name, Courses)`

其中 Courses 存储该学生选修的所有课程，如 "CS101, CS202, MATH301"。

问题：
无法直接查询“选了 CS101 的学生”；
更新某门课程困难（需解析字符串）；
违反关系模型的基本假设。

修正方式（转为 1NF）¶

将多值属性拆分为独立元组：

Text Only
1	`StudentCourse(SID, CourseID)`

每行只记录一个学生-课程对，确保所有属性原子。

✅ 此时关系满足 1NF。

2. 第二范式（2NF）¶

前提¶

关系必须先满足 1NF。

定义¶

关系模式 \( R \) 属于第二范式（2NF），当且仅当每个非主属性都完全函数依赖于每一个候选键，即不存在对候选键的部分依赖。

非主属性：不属于任何候选键的属性。
完全函数依赖：非主属性依赖于整个候选键，而非其真子集。

等价表述¶

对于任意函数依赖 \( \alpha \rightarrow A \)，若 \( A \) 是非主属性，则 \( \alpha \) 必须包含某个候选键（即不能是候选键的真子集）。

例子：违反 2NF¶

考虑选课关系：

Text Only
1	`Enrollment(SID, CID, SName, CTitle, Grade)`

- 候选键：(SID, CID)（学号+课程号唯一标识一次选课） - 非主属性：SName, CTitle, Grade

函数依赖： - SID → SName（学号决定姓名） - CID → CTitle（课程号决定课程名） - (SID, CID) → Grade

问题分析： - SName 仅依赖于 SID（候选键的一部分），属于部分依赖； - 同理，CTitle 也部分依赖于 (SID, CID)。

后果： - 每次记录选课都要重复存储学生姓名和课程名称 → 冗余； - 若学生改名，需更新所有相关选课记录 → 更新异常。

如何达到 2NF？¶

分解为三个关系：

Text Only
1 2 3	`Student(SID, SName) Course(CID, CTitle) Enrollment(SID, CID, Grade)`

- 在 Student 中，SID 是候选键，SName 完全依赖于它； - 在 Course 中，CID 是候选键，CTitle 完全依赖于它； - 在 Enrollment 中，(SID, CID) 是候选键，Grade 完全依赖于整个键。

✅ 所有关系均满足 2NF。

3. 第三范式（3NF）¶

前提¶

关系必须先满足 2NF。

定义¶

关系模式 \( R \) 属于第三范式（3NF），当且仅当不存在非主属性对候选键的传递依赖。

传递依赖：若 A → B，B → C，且 B 不决定 A，则 C 传递依赖于 A。

形式化条件（更通用）¶

对 \( F^+ \) 中任意函数依赖 \( \alpha \rightarrow \beta \)，至少满足以下之一： 1. \( \beta \subseteq \alpha \)（平凡依赖）； 2. \( \alpha \) 是超键； 3. \( \beta - \alpha \) 中的每个属性都属于某个候选键（即都是主属性）。

注意：第 3 条允许主属性之间的依赖，这是 3NF 与 BCNF 的关键区别。

例子：满足 2NF 但违反 3NF¶

考虑关系：

Text Only
1	`DeptInfo(SID, Dept, Budget)`

- 候选键：SID - 函数依赖： - SID → Dept - Dept → Budget

分析： - Budget 是非主属性； - SID → Dept → Budget，且 Dept 不能反推 SID（一个部门有多个员工）； - 因此 Budget 传递依赖于候选键 SID。

后果： - 若某部门预算变更，需更新该部门所有员工记录 → 更新异常。

如何达到 3NF？¶

分解为：

Text Only
1 2	`Employee(SID, Dept) Department(Dept, Budget)`

- Employee 中 SID → Dept，无传递依赖； - Department 中 Dept → Budget，Dept 是候选键。

✅ 两个关系均满足 3NF。

3NF 的优势¶

消除传递依赖导致的冗余；
允许某些“合理”的依赖（如主属性间的依赖），比 BCNF 更宽松，更容易实现依赖保持。

4. Boyce-Codd 范式（BCNF）¶

前提¶

只需满足 1NF（实际上 BCNF 比 3NF 更强，自动满足 3NF）。

定义¶

关系模式 \( R \) 属于 BCNF，当且仅当对 \( F^+ \) 中每一个非平凡函数依赖 \( \alpha \rightarrow \beta \)，\( \alpha \) 必须是超键。

换句话说：任何决定其他属性的属性集，本身必须能唯一标识元组。

与 3NF 的区别¶

3NF 允许非超键决定主属性；
BCNF 不允许任何非超键决定任何属性（包括主属性）。

经典例子：满足 3NF 但违反 BCNF¶

考虑关系：

Text Only
1	`Teaching(Prof, Course, Room)`

语义：每位教授在特定教室讲授特定课程，且： - 每位教授只在一个教室授课（Prof → Room）； - 每门课程只由一位教授讲授（Course → Prof）。

函数依赖： - Prof → Room - Course → Prof - 推出：Course → Room

候选键：Course（因为 Course → Prof → Room，可决定全部属性）

检查 3NF： - Prof → Room：Room 是非主属性，Prof 不是超键； - 但 Room 是否属于候选键？否。 - 然而，是否存在传递依赖？Course → Prof → Room，是传递依赖？ - 实际上，由于 Course 是唯一候选键，Prof 和 Room 都是非主属性。 - Prof → Room 中，Prof 不是超键，且 Room 不在候选键中 → 违反 3NF？

更准确的例子如下：

更清晰的 BCNF 反例：¶

关系：R(J, K, L)，函数依赖： - JK → L - L → K

候选键：{J, K} 和 {J, L}（因为 L → K，所以 JL → JK → L）

现在看依赖 L → K： - L 不是超键（L⁺ = {L, K} ≠ {J, K, L}）； - 但 K 是主属性（属于候选键 {J, K}）。

→ 满足 3NF（因为 K 是主属性），
→ 违反 BCNF（因为 L 不是超键，却决定了 K）。

问题表现： | J | K | L | |----|----|----| | j1 | k1 | l1 | | j2 | k1 | l1 | | j3 | k1 | l1 |

L = l1 总对应 K = k1，但若想插入 (j4, k2, l1)，会违反 L → K；
或者，若删除前两行，l1 → k1 的信息就丢失了 → 删除异常。

如何达到 BCNF？¶

分解为：

Text Only
1 2	`R1(L, K) -- 满足 L → K，L 是候选键 R2(J, L) -- 原始依赖 JK → L 在投影后变为 JL → ?，但实际只需保留 J 和 L`

验证： - R1：L → K，L 是超键 → BCNF； - R2：无非平凡依赖 → BCNF。

✅ 分解后满足 BCNF。

BCNF 测试方法¶

给定关系 \( R \) 和函数依赖集 \( F \)： 1. 对每个 \( \alpha \rightarrow \beta \in F \)（或 \( F^+ \)）： - 计算 \( \alpha^+ \)； - 若 \( \alpha^+ \) 包含 \( R \) 的所有属性，则 \( \alpha \) 是超键，不违反 BCNF； - 否则，违反 BCNF。 2. 注意：在分解后的子模式中测试时，必须考虑原始 \( F \) 在该子模式上的所有逻辑蕴含依赖，而不仅是 \( F \) 中直接出现的依赖。

例如：\( R(A,B,C,D) \)，\( F = \{A → B, BC → D\} \)，分解为 \( R_2(A,C,D,E) \)（假设 E 为笔误，应为其他属性），虽然 \( F \) 中无依赖涉及 \( A,C,D \)，但可能有隐含依赖如 \( AC → D \)（若存在其他路径），需用属性闭包仔细验证。

总结对比¶

范式	核心要求	允许的依赖	是否消除冗余	是否总能依赖保持
1NF	属性原子	任意	否	—
2NF	无部分依赖	非主属性必须完全依赖候选键	部分	是
3NF	无传递依赖	非主属性不能传递依赖候选键；主属性间可依赖	大部分	是（可通过算法保证）
BCNF	任何决定因素必须是超键	只有超键能决定其他属性	几乎全部	否（可能丢失依赖）

设计建议： - 优先尝试达到 3NF（兼顾无冗余与依赖保持）； - 若业务对一致性要求极高，且可接受复杂应用逻辑，则追求 BCNF； - 实际系统中，3NF 已能满足绝大多数场景需求。

四、关系分解（Decomposition）¶

关系分解是将一个“不良”设计的关系模式 \( R \) 拆分为多个更小、结构更优的关系模式 \( R_1, R_2, \dots, R_n \)，以消除冗余和更新异常。但分解必须满足若干关键性质，否则会引入新问题。

1. 分解的基本要求¶

（1）属性保留（Attribute Preservation）¶

要求：所有原始属性必须出现在至少一个子模式中，即
[ R = R_1 \cup R_2 \cup \dots \cup R_n ]
意义：不能丢失任何属性信息。
例子：
若 \( R(A,B,C) \) 被分解为 \( R_1(A,B) \) 和 \( R_2(B,C) \)，则 \( A,B,C \) 全部保留 ✅；
若分解为 \( R_1(A,B) \) 和 \( R_2(A) \)，则 \( C \) 丢失 ❌。

（2）无损连接（Lossless-join Decomposition）¶

定义：对任意合法关系实例 \( r(R) \)，将其投影到各子模式后再自然连接，能完全恢复原关系，即
[ r = \pi_{R_1}(r) \bowtie \pi_{R_2}(r) \bowtie \dots \bowtie \pi_{R_n}(r) ]
重要性：若非无损连接，分解后无法还原原始数据，导致信息丢失。
反例（有损分解）：
设 \( R(\text{SNO}, \text{DEPT}, \text{HEAD}) \)，函数依赖：
SNO → DEPT
DEPT → HEAD

错误分解：
- \( R_1(\text{SNO}) \)
- \( R_2(\text{DEPT}) \)
- \( R_3(\text{HEAD}) \)

投影后： | SNO | | DEPT | | HEAD | |-----|---|------|---|------| | s1 | | d1 | | h1 |

连接结果会生成笛卡尔积：(s1,d1,h1), (s1,d1,h2)... 即使原表只有一行，也可能产生多行 ❌。

（3）依赖保持（Dependency Preservation）¶

定义：分解后，所有原始函数依赖仍能在子模式中被“验证”或“强制执行”，形式化为：
[ (F_1 \cup F_2 \cup \dots \cup F_n)^+ = F^+ ] 其中 \( F_i \) 是 \( F^+ \) 中仅涉及 \( R_i \) 属性的依赖。
意义：若依赖未被保持，则无法在单个表中通过约束（如唯一性、外键）保证数据一致性，需应用层维护，易出错。
例子：
\( R(\text{SNO}, \text{DEPT}, \text{HEAD}) \)，\( F = \{\text{SNO} \rightarrow \text{DEPT},\ \text{DEPT} \rightarrow \text{HEAD}\} \)

分解方案 A（依赖保持）： - \( R_1(\text{SNO}, \text{DEPT}) \)，\( F_1 = \{\text{SNO} \rightarrow \text{DEPT}\} \) - \( R_2(\text{DEPT}, \text{HEAD}) \)，\( F_2 = \{\text{DEPT} \rightarrow \text{HEAD}\} \) - \( F_1 \cup F_2 = F \) ⇒ 依赖保持 ✅

分解方案 B（不依赖保持）： - \( R_1(\text{SNO}, \text{DEPT}) \) - \( R_2(\text{SNO}, \text{HEAD}) \) - 此时 DEPT → HEAD 无法在任一表中表达（因 DEPT 和 HEAD 不在同一表）
- 虽可通过 SNO → HEAD 间接推导，但原始依赖丢失，无法直接约束 DEPT → HEAD ❌

2. 无损连接判定（二元分解）¶

判定定理¶

将 \( R \) 分解为 \( R_1 \) 和 \( R_2 \)，当且仅当以下之一成立时，分解是无损连接： - \( R_1 \cap R_2 \rightarrow R_1 \in F^+ \) - \( R_1 \cap R_2 \rightarrow R_2 \in F^+ \)

即：公共属性集能决定其中一个子模式的所有属性。

例子¶

设 \( R(A,B,C) \)，\( F = \{A \rightarrow B,\ B \rightarrow C\} \)

分解为： - \( R_1(A,B) \) - \( R_2(B,C) \)

计算交集：\( R_1 \cap R_2 = \{B\} \)

检查： - \( B \rightarrow R_1 = \{A,B\} \)？
\( B^+ = \{B, C\} \)（由 \( B \rightarrow C \)），不包含 \( A \) → 否 ❌ - \( B \rightarrow R_2 = \{B,C\} \)？
\( B^+ = \{B, C\} \) → 是 ✅

✅ 所以该分解是无损连接。

实际上，这是典型的 3NF 分解，既无损又依赖保持。

3. 依赖保持判定（算法）¶

目标¶

判断某个函数依赖 \( \alpha \rightarrow \beta \in F \) 是否在分解 \( \{R_1, \dots, R_n\} \) 中被保持。

算法步骤¶

result = α
重复以下操作直到 result 不再变化：
对每个子模式 \( R_i \)：
- 计算 temp = (result ∩ R_i)^+ ∩ R_i（即在 \( R_i \) 内由当前 result 能推导出的属性）
- result = result ∪ temp
若最终 result 包含 \( \beta \)，则该依赖被保持。

例子¶

\( R(\text{SNO}, \text{DEPT}, \text{HEAD}) \)，\( F = \{\text{SNO} \rightarrow \text{DEPT},\ \text{DEPT} \rightarrow \text{HEAD}\} \)

分解：
- \( R_1(\text{SNO}, \text{DEPT}) \)
- \( R_2(\text{SNO}, \text{HEAD}) \)

检查依赖 DEPT → HEAD 是否被保持：

result = {DEPT}
遍历子模式：
\( R_1 \): result ∩ R_1 = {DEPT}，在 \( R_1 \) 中 DEPT⁺ = {DEPT}（因 \( R_1 \) 中只有 SNO→DEPT，无法反推），所以 temp = {DEPT}
\( R_2 \): result ∩ R_2 = ∅，∅⁺ = ∅，temp = ∅
result 仍为 {DEPT}
无法得到 HEAD

❌ 所以 DEPT → HEAD 未被保持。

4. 3NF 分解算法¶

目标¶

将关系 \( R \) 分解为一组满足 3NF 的子模式，同时保证无损连接和依赖保持。

算法步骤（带例子）¶

输入：
- \( R(A,B,C,D) \)
- \( F = \{A \rightarrow B,\ B \rightarrow C,\ A \rightarrow D\} \)

步骤： 1. 求最小覆盖 \( F_c \)： - 合并：A → B, A → D → A → BD - 检查冗余：B → C 无法由其他推出 - 最小覆盖：\( F_c = \{A \rightarrow BD,\ B \rightarrow C\} \)

为每个依赖创建模式：
A → BD → 创建 \( R_1(A,B,D) \)
B → C → 创建 \( R_2(B,C) \)
检查是否包含候选键：
候选键：A（因为 A⁺ = {A,B,C,D}）
\( R_1 \) 包含 A → 已覆盖候选键

输出：\( \{R_1(A,B,D),\ R_2(B,C)\} \)

验证： - 3NF：
- \( R_1 \)：A 是候选键，B,D 完全依赖 → 3NF
- \( R_2 \)：B 是候选键，C 完全依赖 → 3NF - 无损连接：
- \( R_1 \cap R_2 = \{B\} \)，且 B → C ∈ F⁺ ⇒ B → R_2 → 无损 ✅ - 依赖保持：
- A → BD 在 \( R_1 \) 中，B → C 在 \( R_2 \) 中 → 保持 ✅

5. BCNF 分解算法¶

目标¶

将关系分解为 BCNF 子模式，保证无损连接，但不保证依赖保持。

算法步骤（带例子）¶

输入：
- \( R(\text{Prof}, \text{Course}, \text{Room}) \)
- \( F = \{\text{Prof} \rightarrow \text{Room},\ \text{Course} \rightarrow \text{Prof}\} \)

步骤： 1. result = {R}

检查 R 是否在 BCNF：
候选键：Course（因为 Course → Prof → Room）
依赖 Prof → Room：Prof 不是超键（Prof⁺ = {Prof, Room} ≠ 全属性）→ 违反 BCNF
分解：
取违反依赖 Prof → Room
创建两个新模式：
- \( R_1(\text{Prof}, \text{Room}) \)（即 \( \alpha \cup \beta \)）
- \( R_2(\text{Prof}, \text{Course}) \)（即 \( R - \beta = \{Prof, Course\} \)）
递归检查子模式：
\( R_1 \)：Prof → Room，Prof 是候选键 → BCNF ✅
\( R_2 \)：Course → Prof，Course 是候选键 → BCNF ✅

输出：\( \{R_1(\text{Prof}, \text{Room}),\ R_2(\text{Course}, \text{Prof})\} \)

验证： - BCNF：两个子模式都满足 ✅ - 无损连接：
- \( R_1 \cap R_2 = \{\text{Prof}\} \)
- 在 \( R_1 \) 中 Prof → Room ⇒ Prof → R_1 → 无损 ✅ - 依赖保持？
- 原始依赖：Prof → Room（在 \( R_1 \) 中），Course → Prof（在 \( R_2 \) 中）→ 本例中恰好保持
- 但一般情况下不保证！例如某些依赖可能被“拆散”而无法在任一子模式中表达。

BCNF 与 3NF 的关键权衡¶

性质	3NF 分解	BCNF 分解
每个子模式满足范式	✅ 3NF	✅ BCNF
无损连接	✅	✅
依赖保持	✅（算法保证）	❌（可能丢失）

何时选择？
- 若业务逻辑强依赖某些函数约束（如 Dept → Budget 必须强制），优先用 3NF；
- 若数据一致性要求极高，且可接受应用层维护部分约束，可用 BCNF。

总结¶

关系分解不是简单“拆表”，而是要在消除冗余、避免信息丢失和保持语义约束之间取得平衡。
- 3NF 分解是工程实践中的首选，因其兼顾理论与实用性；
- BCNF 分解更“纯粹”，但可能牺牲依赖保持，需谨慎使用。

理解这些概念和算法，是设计高质量关系数据库的核心能力。

五、整体数据库设计流程¶

数据库设计是一个系统化、分阶段的过程，目标是构建一个结构合理、语义清晰、性能良好且易于维护的数据存储系统。整个流程可分为四个主要阶段：

1. 设计阶段概述¶

（1）需求分析（Requirements Analysis）¶

目标：明确用户和应用对数据的需求。
工作内容：
与业务方沟通，收集数据实体、属性、操作类型（增删改查）、查询频率、事务要求等；
识别关键业务规则（如“一个学生最多选5门课”、“订单金额不能为负”）。
输出：需求规格说明书（含数据字典初稿）。

例子：
在高校教务系统中，需明确： - 学生、教师、课程、成绩等实体； - “一门课程由一位教师授课”、“学生成绩必须在0~100之间”等约束。

（2）概念设计（Conceptual Design）—— E-R 模型¶

目标：用与DBMS无关的方式描述数据结构和语义。
工具：实体-联系图（E-R Diagram）。
核心元素：
实体（Entity）：如 Student、Course；
属性（Attribute）：如 Student 的 SID、Name；
联系（Relationship）：如 Enrolls（Student 与 Course 之间的选课关系）；
基数约束（Cardinality）：如“一个学生可选多门课，一门课可被多个学生选”。

输出：E-R 图，清晰表达业务语义。

（3）逻辑设计（Logical Design）¶

目标：将 E-R 模型转换为特定数据模型（通常是关系模型），并进行规范化。
步骤：
将实体、联系映射为关系模式；
分析函数依赖；
应用范式理论（如 3NF 或 BCNF）进行分解或调整。
关键问题：是否需要进一步规范化？

输出：一组满足范式的关系模式（表结构 + 主外键 + 函数依赖说明）。

（4）物理设计（Physical Design）¶

目标：在特定 DBMS 上优化存储和访问效率。
工作内容：
选择存储引擎（如 InnoDB vs MyISAM）；
创建索引（主键、唯一、复合索引）；
分区（Partitioning）大表；
决定是否使用物化视图、缓存等。
依据：查询模式、数据量、更新频率。

注意：物理设计可能有意违反规范化（即非规范化）以提升性能。

2. E-R 模型与规范化的关系¶

理想情况¶

如果 E-R 模型设计得当（实体划分合理、联系建模准确），转换出的关系模式天然接近 3NF 或 BCNF，无需额外分解。
原因：E-R 模型本身已将“独立事物”建模为实体，避免了属性间的隐含依赖。

实际问题：建模疏漏导致冗余¶

常见错误：将本应作为独立实体的属性直接嵌入另一实体。

反例：
关系 employee(ID, name, dept_no, dept_addr)
- 问题：dept_no → dept_addr（部门编号决定地址）
- 后果：若一个部门有100名员工，则 dept_addr 重复100次；若地址变更，需更新100行。

正确做法（通过 E-R 模型修正）： - 将“部门”建模为独立实体； - 建立 Employee 与 Department 的“属于”联系； - 转换后得到两个关系：
Text Only
1
2
Employee(ID, name, dept_no)
Department(dept_no, dept_addr)
- 此时无冗余，且 dept_no 作为外键引用 Department。

✅ 启示：良好的概念设计可大幅减少后续规范化的工作量。

3. 性能与规范化的权衡（Denormalization）¶

尽管规范化能消除冗余和异常，但在高并发、复杂查询场景下，过多的表连接会显著降低性能。因此，有时需有意识地引入冗余——即“非规范化”（Denormalization）。

动机¶

减少 JOIN 操作次数；
避免昂贵的聚合计算；
提升读取速度（尤其对报表、BI 类查询）。

常见方法¶

（1）非规范化表（Denormalized Table）¶

做法：将多个相关表合并为一个宽表，冗余存储部分字段。
例子：

规范化设计：

Text Only
1 2	`Orders(order_id, customer_id, order_date) Customers(customer_id, name, city)`

非规范化设计（用于订单报表）：

Text Only
1	`OrderSummary(order_id, customer_id, name, city, order_date)`

查询“某城市所有订单”时，无需 JOIN，直接扫描单表。

（2）物化视图（Materialized View）¶

做法：预计算并存储复杂查询结果（如 JOIN + GROUP BY），定期刷新。
优点：保持原始表规范化，同时提供高性能读取接口。

例子：

SQL
CREATE MATERIALIZED VIEW sales_by_region AS
SELECT r.region_name, SUM(o.amount) AS total_sales
FROM orders o
JOIN customers c ON o.customer_id = c.id
JOIN regions r ON c.region_id = r.id
GROUP BY r.region_name;

代价与风险¶

优势	代价
查询速度快	存储空间增加
简化查询逻辑	更新时需同步多个副本（一致性维护复杂）
适合只读/低频更新场景	可能出现短暂数据不一致（最终一致性）

最佳实践：
- 核心交易系统保持规范化；
- 报表、分析系统使用非规范化或物化视图；
- 通过触发器、ETL 工具或应用层逻辑维护一致性。

4. 其他重要设计考量¶

（1）避免“年份列”反模式（Pivot Anti-pattern）¶

错误做法：为每一年创建一个列。

Text Only
1	`CompanyEarnings(company_id, earnings_2020, earnings_2021, earnings_2022, ...)`

问题：
无法动态支持新年度（需 ALTER TABLE）；
无法高效查询“过去三年平均收益”；
违反 1NF（时间维度被硬编码为属性）。
正确做法：使用行式存储时间序列数据。
Text Only
1
CompanyEarnings(company_id, year, amount)
查询灵活：SELECT AVG(amount) FROM ... WHERE year BETWEEN 2020 AND 2022
易于扩展：新增年份只需插入新行。

（2）时间数据建模（Temporal Data Modeling）¶

场景：数据随时间变化，需记录历史状态。
如：客户地址变更、员工薪资调整、产品价格波动。
挑战：函数依赖可能仅在特定时间段成立。
例如：customer_id → address 仅在 [start_time, end_time) 内有效。

解决方案：引入有效时间区间

Text Only
1	`CustomerAddress(customer_id, address, start_time, end_time)`

约束：同一 customer_id 的时间区间不能重叠；

查询“2023年1月客户的地址”：

SQL
SELECT address
FROM CustomerAddress
WHERE customer_id = 123
  AND '2023-01-01' BETWEEN start_time AND end_time;

外键引用的特殊处理
问题：成绩单应引用“课程开设时”的信息，而非当前信息。
- 若课程名称后来修改，历史成绩单不应随之改变。
解决：
- 在 Enrollment 表中冗余存储课程名称（非规范化）；
- 或使用版本化主键（如 course_id + version）。

原则：历史数据应冻结，不随当前状态变化。

总结：设计哲学¶

先规范，再优化：优先保证数据完整性与一致性，再根据性能需求适度非规范化；
概念设计是关键：花足够时间打磨 E-R 模型，可避免大量后期返工；
没有“完美”设计：需在一致性、性能、可维护性之间动态权衡；
时间与变化是常态：设计时要考虑数据如何随时间演进，而不仅是当前快照。

通过遵循这一系统化流程，并结合实际业务场景灵活调整，才能构建出既健壮又高效的数据库系统。

六、设计目标与原则总结¶

理想目标：达到 BCNF，同时满足 无损连接 和 依赖保持；
现实妥协：
若无法同时满足三者，优先保证无损连接；
接受 3NF 带来的少量冗余，以换取依赖保持；
在高查询负载场景下，可适度非规范化以优化性能。
核心思想：规范化是消除冗余和异常的理论工具，但数据库设计需结合业务需求、查询模式和维护成本进行综合权衡。
