Chapter6: Database Design Using the E-R Model¶

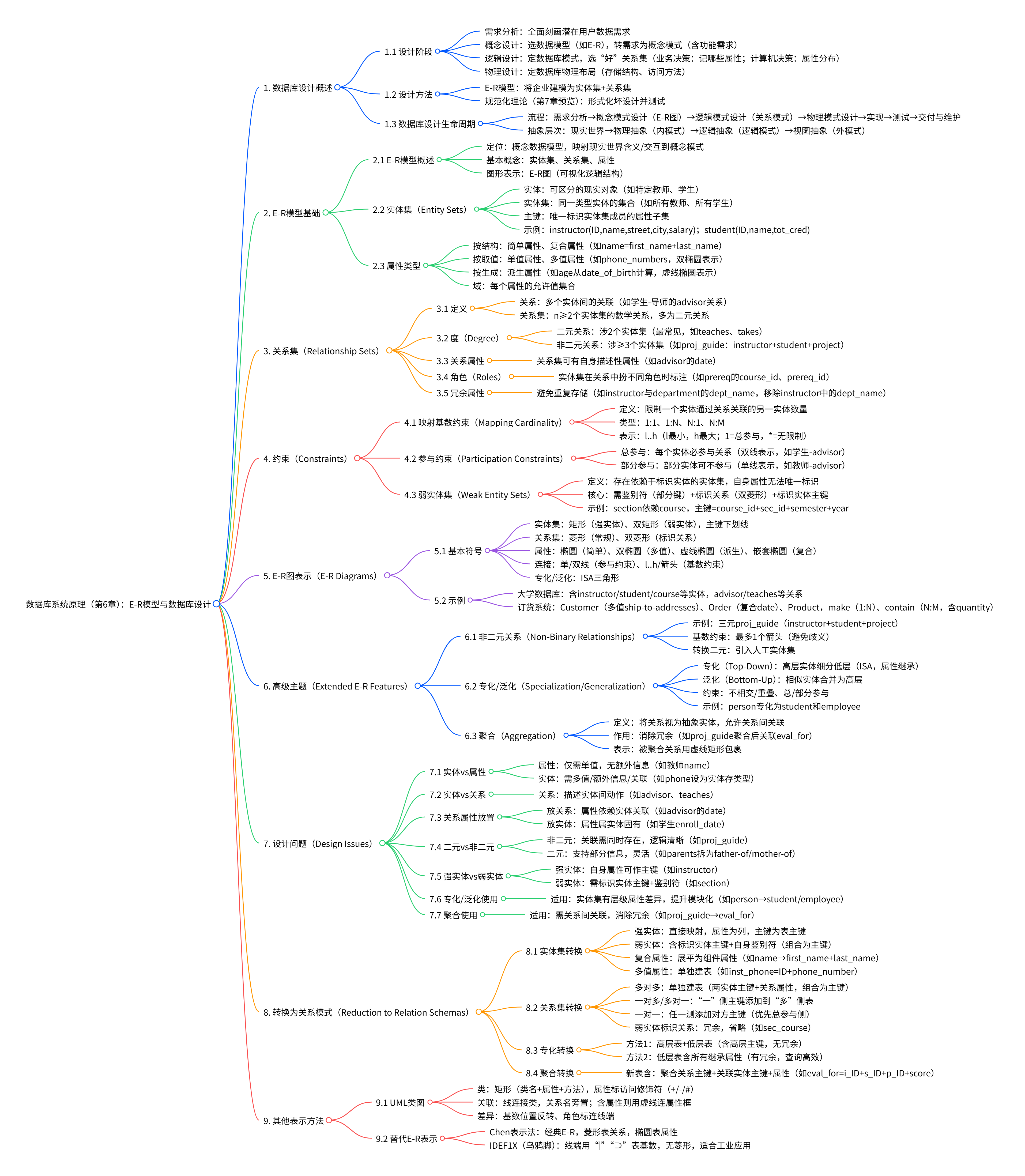

思维导图¶

1. 数据库设计概述¶

1.1 设计阶段¶

需求分析：作为数据库设计的初始阶段，需全面刻画潜在数据库用户的数据需求。
概念设计：选择合适的数据模型（如E-R模型），将用户需求转化为概念模式，同时明确企业的功能需求（即用户对数据的各类操作或事务需求）。
逻辑设计：核心是确定数据库模式，筛选“优质”的关系模式集合。该阶段包含两类决策，一是业务决策（明确需在数据库中记录的属性），二是计算机科学决策（确定关系模式的构成及属性在各模式中的分布方式）。
物理设计：聚焦数据库的物理布局决策，包括物理存储结构和数据访问方法的设计。

1.2 设计方法¶

E-R模型：将企业场景建模为实体集与关系集的集合。实体是企业中可区分的“事物”或“对象”，由一组属性描述；关系是多个实体间的关联。
规范化理论（第7章预览）：通过形式化方式定义“不良设计”的特征，并提供对应的检测方法。

1.3 数据库设计生命周期¶

完整流程：需求分析 → 概念模式设计（生成E-R图） → 逻辑模式设计（转化为关系数据模式） → 物理模式设计 → 系统实现 → 系统测试 → 交付与维护。
涉及抽象层次：从现实世界出发，经物理抽象（对应内模式）、逻辑抽象（对应逻辑模式），最终到视图抽象（对应外模式）。

2. E-R模型基础¶

2.1 E-R模型概述¶

定位与作用：E-R模型是用于数据库设计的概念数据模型，核心价值在于将现实世界中企业的含义、数据交互关系映射为结构化的概念模式，是连接现实场景与数据库设计的关键桥梁，因此被众多数据库设计工具采纳。
基本构成概念：E-R模型的三大核心要素为实体集（Entity Sets）、关系集（Relationship Sets）和属性（Attributes），三者共同构建了对企业数据结构的抽象描述。
图形化表达：通过E-R图（Entity-Relationship Diagram） 实现可视化呈现，能够直观地展示数据库的整体逻辑结构，便于设计沟通与后续迭代。

2.2 实体集（Entity Sets）¶

实体（Entity）：指现实世界中“存在且可区分”的具体对象或事物，例如特定的教师（如ID为22222的Einstein）、学生（如ID为44553的Peltier）、公司等。
实体集（Entity Set）：由同一类型的实体构成的集合，集合内所有实体共享相同的属性特征。例如“instructor（教师）实体集”是所有教师实体的集合，“student（学生）实体集”是所有学生实体的集合。
属性与主键：实体集通过一组属性（Attributes） 描述其成员的特征（如教师的ID、姓名、薪资）；其中，主键（Primary Key） 是属性的子集，具备“唯一标识实体集中每个成员”的功能（如instructor实体集的“ID”）。
示例：
instructor实体集：属性包括（ID, name, street, city, salary），主键为“ID”。
student实体集：属性包括（ID, name, tot_cred），主键为“ID”。

2.3 属性类型¶

按结构分类：
简单属性（Simple Attribute）：不可再拆分的原子属性，如instructor的“ID”“salary”、student的“tot_cred”。
复合属性（Composite Attribute）：可拆分为多个“组件属性”的属性，组件属性可进一步细分。例如“name”可拆分为“first_name（名）、middle_initial（中间名首字母）、last_name（姓）”；“address”可拆分为“street_number（街道号）、street_name（街道名）、apartment_number（公寓号）、city（城市）、state（州）、postal_code（邮编）”。
按取值数量分类：
单值属性（Single-valued Attribute）：每个实体在该属性上仅对应一个值，如instructor的“name”“ID”。
多值属性（Multivalued Attribute）：每个实体在该属性上可对应多个值，通常用“{ }”标识。例如教师的“phone_numbers（电话号码）”，一个教师可能有办公电话、私人电话等多个号码。
按生成方式分类：
派生属性（Derived Attribute）：无需直接存储，可通过其他属性计算推导得到的属性。例如“age（年龄）”可由“date_of_birth（出生日期）”结合当前日期计算得出，该属性不占用物理存储空间。
域（Domain）：为每个属性定义的“允许取值的集合”，规定了属性的取值范围。例如“salary”的域可能是“大于0的数值”，“gender”的域可能是{“男”“女”“其他”}。

3. 关系集（Relationship Sets）¶

3.1 关系集的定义¶

关系（Relationship）：指多个实体之间的特定关联，反映现实世界中实体的交互关系。例如，学生实体（如ID为44553的Peltier）与教师实体（如ID为22222的Einstein）之间的“advisor（指导）”关联，就是一个具体的关系。
关系集（Relationship Set）：是由n个（n ≥ 2）实体集中的实体构成的数学关系集合，形式可表示为{(e₁, e₂, …, eₙ) | e₁ ∈ E₁, e₂ ∈ E₂, …, eₙ ∈ Eₙ}，其中(e₁, e₂, …, eₙ)是一个关系，E₁, E₂, …, Eₙ是参与关系的实体集。在数据库系统中，二元关系集（涉及2个实体集）最为常见，如“advisor（指导）”关系集（连接student和instructor实体集）。

3.2 关系集的度（Degree）¶

关系集的“度”指其涉及的实体集数量，主要分为两类：

二元关系（Binary Relationship）：度为2，即仅涉及两个实体集。这是数据库设计中最普遍的关系类型，绝大多数业务场景可通过二元关系描述，例如“teaches（授课）”关系集（连接instructor和course实体集）、“takes（选课）”关系集（连接student和course实体集）。
非二元关系（Non-binary Relationship）：度大于2，涉及三个及以上实体集。这类关系较少见，仅在特定场景下使用。例如“proj_guide（项目指导）”三元关系集，同时连接instructor（教师）、student（学生）、project（项目）三个实体集，描述“教师指导学生参与项目”的关联。

3.3 关系集的属性¶

关系集可拥有自身的描述性属性，用于刻画关系的额外特征，这些属性不属于参与关系的任何一个实体集，仅归属于关系本身。例如：

“advisor（指导）”关系集可添加“date（指导开始日期）”属性，用于记录学生与导师建立指导关系的具体时间（如“3 May 2008”“10 June 2007”）；
“takes（选课）”关系集可添加“grade（成绩）”属性，用于记录学生选修某门课程的最终成绩，该属性既不属于student实体集，也不属于course实体集，仅用于描述“选课”这一关系的结果。

3.4 关系集的角色（Roles）¶

当同一实体集在关系集中扮演不同角色时，需通过“角色标签（Role）”明确区分实体的作用，避免歧义。这一情况常见于“自反关系”（实体集与自身建立的关系）。例如：

在“prereq（先修课）”关系集中，参与关系的实体集均为“course（课程）”，但一个课程扮演“主课程（course_id）”角色，另一个课程扮演“先修课程（prereq_id）”角色。通过“course_id”和“prereq_id”这两个角色标签，可清晰表达“某课程是另一课程的先修课”这一关联（如“数据库系统”的prereq_id为“计算机基础”的course_id）。

3.5 关系集中的冗余属性¶

冗余属性指在关系集或关联的实体集中重复存储的信息，会增加数据不一致的风险，需在设计中避免并移除。典型案例如下：

实体集“instructor（教师）”包含属性（ID, name, dept_name, salary），实体集“department（部门）”包含属性（dept_name, building, budget），二者通过“inst_dept（教师-部门）”关系集关联；
由于“dept_name”是“department”实体集的主键，可唯一标识部门，其在“instructor”实体集中的存储属于冗余信息（因“inst_dept”关系已能关联教师与部门）。因此，需从“instructor”实体集中移除“dept_name”属性，仅通过“inst_dept”关系获取教师所属部门，消除冗余。

4. 约束（Constraints）¶

4.1 映射基数约束（Mapping Cardinality）¶

定义：用于限制一个实体集中的实体，通过某一关系集可关联的另一实体集中实体的数量，核心作用是规范实体间关联的“数量边界”，仅适用于二元关系集（非二元关系集需特殊处理）。
核心类型：根据关联数量限制，分为四种基础类型，均需结合实际业务场景定义：
一对一（1:1）：实体集A中的一个实体最多关联实体集B中的一个实体，反之亦然。示例：“教师（instructor）”与“专属办公室（office）”的关系，一个教师最多有一个专属办公室，一个专属办公室最多分配给一个教师。
一对多（1:N）：实体集A中的一个实体可关联实体集B中的多个实体，但实体集B中的一个实体最多关联实体集A中的一个实体。示例：“部门（department）”与“教师（instructor）”的关系，一个部门可包含多个教师，一个教师最多属于一个部门。
多对一（N:1）：与“一对多”逻辑相反，实体集A中的多个实体可关联实体集B中的一个实体，实体集B中的一个实体最多关联实体集A中的一个实体。示例：“学生（student）”与“班级（class）”的关系，多个学生属于一个班级，一个学生最多属于一个班级。
多对多（N:M）：实体集A中的一个实体可关联实体集B中的多个实体，反之亦然。示例：“学生（student）”与“课程（course）”的关系，一个学生可选修多门课程，一门课程可被多个学生选修。
图形与符号表示：通过“l..h”格式标注在关系集与实体集的连接线上，其中“l”为最小基数（最少关联数量），“h”为最大基数（最多关联数量）：
最小基数“1”：表示实体必须参与该关系（对应总参与约束）；
最小基数“0”：表示实体可不参与该关系（对应部分参与约束）；
最大基数“1”：表示实体最多关联一个对方实体；
最大基数“”：表示实体关联对方实体的数量无限制。示例：“advisor（指导）”关系中，教师侧标注“0..”（一个教师可指导0个或多个学生），学生侧标注“1..1”（一个学生必须且只能有1个导师）。

4.2 参与约束（Participation Constraints）¶

定义：用于规定实体集中的实体是否必须参与某一关系集，反映实体与关系的“强制关联程度”，通过连接线的样式区分。
核心类型：
总参与（Total Participation）：
- 定义：实体集中的每一个实体，都必须参与该关系集中至少一个关系，即不存在“不关联任何对方实体”的实体。
- 图形表示：用双实线连接实体集与关系集。
- 示例：“学生（student）”与“advisor（指导）”的关系，若学校规定“每个学生必须有导师”，则学生对该关系的参与为总参与，连接线为双实线。
部分参与（Partial Participation）：
- 定义：实体集中的部分实体可参与该关系集，部分实体可不参与，即允许存在“不关联任何对方实体”的实体。
- 图形表示：用单实线连接实体集与关系集。
- 示例：“教师（instructor）”与“advisor（指导）”的关系，若学校允许“部分教师不指导学生”，则教师对该关系的参与为部分参与，连接线为单实线。

4.3 弱实体集（Weak Entity Sets）¶

定义：与“强实体集”（可通过自身属性唯一标识的实体集）相对，弱实体集是存在依赖于另一“标识实体集（Identifying Entity Set）”的实体集——其自身的属性不足以唯一标识每个实体，必须结合标识实体集的主键才能实现唯一标识。
核心特征：
存在依赖性：弱实体集的“存在”依赖于标识实体集，若标识实体集中的某实体被删除，其关联的弱实体也需被删除（如“课程章节（section）”依赖“课程（course）”，若某课程被删除，对应的章节也需删除）。
无独立主键：弱实体集的属性仅能构成“鉴别符（Discriminator，又称部分键）”——需与标识实体集的主键组合，才能成为弱实体的“完整主键”。鉴别符在E-R图中用虚线下划线标注。
标识关系（Identifying Relationship）：连接弱实体集与标识实体集的特殊关系集，用于传递标识实体的主键，在E-R图中用双菱形表示。
示例：“课程章节（section）”弱实体集：
自身属性：sec_id（章节号）、semester（学期）、year（年份）——仅这三个属性无法唯一标识章节（不同课程的章节可能有相同的sec_id、semester、year）；
标识实体集：“课程（course）”，其主键为course_id；
完整主键：section的完整主键为“course_id（来自标识实体） + sec_id + semester + year（鉴别符）”；
标识关系：“sec_course”（双菱形），连接section（双矩形，弱实体集符号）与course。

5. E-R图表示（E-R Diagrams）¶

5.1 基本符号与含义¶

E-R图通过标准化的图形符号直观呈现数据库的概念结构，各核心元素的符号规则如下：

符号类型	图形特征	对应概念	关键说明
实体集	普通矩形（强实体）、双矩形（弱实体）	强实体集/弱实体集	矩形内部列出实体的属性，主键属性用实线下划线标注；弱实体集需关联双菱形的标识关系
关系集	普通菱形（常规关系）、双菱形（标识关系）	常规关系集/标识关系集	标识关系仅用于连接弱实体集与其实体集，传递主键以构成弱实体的完整标识
属性	椭圆（基础样式）	各类属性	- 简单属性：普通椭圆； - 复合属性：椭圆内嵌套子椭圆（如name包含first_name）； - 多值属性：双椭圆（如phone_numbers）； - 派生属性：虚线椭圆（如age，从date_of_birth推导）
连接线条	单实线、双实线、带箭头/数字的线条	实体与关系的关联	- 参与约束：双实线表示总参与（实体必关联关系），单实线表示部分参与； - 基数约束：可标注`l..h`（如0..*表示0到无限个），或用箭头（→表示“1”，—表示“多”）
专化/泛化	三角形（标注“ISA”）	实体集的层级关系	三角形连接父实体集与子实体集（如person是父集，student、employee是子集），可标注“disjoint”（不相交）或“overlapping”（重叠）

5.2 典型E-R图示例¶

5.2.1 大学数据库E-R图¶

以高校场景为核心，涵盖教学管理的关键实体与关系，结构如下：

核心实体集：
instructor（强实体）：属性包括ID（主键）、name、street、city、salary；
student（强实体）：属性包括ID（主键）、name、tot_cred；
course（强实体）：属性包括course_id（主键）、title、credits；
department（强实体）：属性包括dept_name（主键）、building、budget；
section（弱实体）：属性包括sec_id（鉴别符）、semester、year，依赖course（标识实体集），完整主键为course_id + sec_id + semester + year。
核心关系集：
advisor（菱形）：连接instructor与student，基数约束为“instructor（0..*）→ student（1..1）”（教师可指导0或多个学生，学生必属1个教师）；
teaches（菱形）：连接instructor与course，描述“教师授课”关系；
takes（菱形）：连接student与section，含属性grade（记录选课成绩）；
sec_course（双菱形）：标识关系，连接section与course，传递course的主键course_id。

5.2.2 订货系统E-R图¶

围绕“客户-订单-产品”的业务流程设计，重点体现多值属性、复合属性与关系约束：

核心实体集：
Customer（强实体）：属性包括customer-number（主键）、name、balance、discount，多值属性ship-to-addresses（双椭圆，一个客户可有多地址）；
Order（强实体）：属性包括order-number（主键）、复合属性date（含year、month、day）、ship-to-address（单值，与客户的多值地址区分）；
Product（强实体）：属性包括product-number（主键）、name、manufacturing-plant、quantity-on-hand。
核心关系集：
make（菱形）：连接Customer与Order，描述“客户下单”关系；约束为“Customer（0..*，部分参与）→ Order（1..1，总参与）”（客户可不下单，订单必属1个客户），基数为“一对多”（1个客户可多订单）；
contain（菱形）：连接Order与Product，描述“订单包含产品”关系；含属性quantity（记录产品订购数量），约束为“Order（1..，总参与）↔ Product（0..，部分参与）”（订单必含1种以上产品，产品可未被订购），基数为“多对多”。

6. 高级主题（Extended E-R Features）¶

6.1 非二元关系（Non-Binary Relationships）¶

非二元关系指度大于2（涉及3个及以上实体集）的关系集，虽不如二元关系普遍，但在特定场景中可更精准描述多实体交互，核心特性与处理方式如下：

定义与示例：
典型为三元关系（度=3），即同时关联3个实体集。例如“proj_guide（项目指导）”关系集，连接“instructor（教师）”“student（学生）”“project（项目）”三个实体集，直接描述“教师指导学生参与某一项目”的多实体关联，避免拆分多个二元关系导致的逻辑割裂。
基数约束规则：
为避免歧义，非二元关系集的基数约束需遵循“最多一个箭头”原则——仅允许在关系集与一个实体集的连接线上标注箭头（表示“最多关联1个该实体”），其余实体集用无向线（表示“关联数量无限制”）。例如在proj_guide中，若箭头指向instructor，意为“一个学生在某一项目中最多有1位指导教师”，而教师可指导多个学生参与不同项目，项目可由多位教师指导不同学生。
转换为二元关系的方法：
若需将非二元关系拆解为二元关系，需引入“人工实体集（Artificial Entity Set） ”，步骤如下：
为非二元关系集R创建人工实体集E，将R的属性转移至E，并为E设置标识属性（或设为弱实体集）；
建立3个二元关系集：RA（连接E与实体集A）、RB（连接E与实体集B）、RC（连接E与实体集C）；
对每个原关系（a∈A, b∈B, c∈C），在E中创建一个实体e，分别在RA、RB、RC中添加（e,a）、（e,b）、（e,c）。
例如拆解proj_guide时，人工实体集E可命名为“proj_guide_entity”，通过RA（E-instructor）、RB（E-student）、RC（E-project）实现二元化，但需注意：此转换可能无法完全保留原关系的所有约束，需额外补充规则。

6.2 专化/泛化（Specialization/Generalization）¶

专化与泛化是描述实体集“层级关系”的两种视角，核心是通过“ISA（is a）”关联高层实体集与低层实体集，实现数据的模块化设计，二者本质为逆过程。

核心定义与属性继承：
专化（Specialization，自上而下）：从“高层实体集（Superclass）”中细分出“低层实体集（Subclass）”，低层实体集具备高层实体集的所有属性与关系参与权（即属性继承），同时拥有自身专属属性。例如从“person（人）”（高层，属性：ID、name、street、city）中，专化出“student（学生）”（低层，新增属性：tot_cred）和“employee（员工）”（低层，新增属性：salary）。
泛化（Generalization，自下而上）：将多个“低层实体集”（共享相同属性与关系）合并为“高层实体集”，消除属性冗余。例如将“student”和“employee”合并为“person”，统一管理共享属性（ID、name等），仅在低层保留特有属性。
关键约束类型：
专化/泛化需通过约束明确低层实体集的成员归属规则，分为两类：
成员资格约束（不相交vs重叠）：
- 不相交（Disjoint）：一个高层实体最多属于一个低层实体集，E-R图中在ISA三角旁标注“disjoint”。例如“person”专化为“instructor（教师）”和“secretary（秘书）”，一个人只能是教师或秘书，不能兼任。
- 重叠（Overlapping）：一个高层实体可属于多个低层实体集，默认不标注或标注“overlapping”。例如“person”专化为“student”和“employee”，一个人可既是学生（在读）又是员工（兼职）。
完整性约束（总vs部分）：
- 总（Total）：高层实体必须属于至少一个低层实体集，E-R图中用双实线连接高层与ISA三角。例如“student”泛化为“graduate（研究生）”和“undergraduate（本科生）”，所有学生必属二者之一。
- 部分（Partial）：高层实体可不属于任何低层实体集，用单实线连接。例如“person”专化为“student”和“employee”，部分人可既非学生也非员工。

6.3 聚合（Aggregation）¶

聚合是将“关系集”视为“抽象实体集”的设计技术，用于解决“关系之间存在关联”的场景，核心作用是消除数据冗余，避免关系信息重复存储。

定义与应用场景：
当需描述“两个关系集之间的关联”时，直接关联会导致原关系集的信息重复，此时可将一个关系集（称为“被聚合关系”）抽象为一个人工实体（称为“聚合实体”），再用新关系集关联聚合实体与其他实体/关系。例如：
原关系集“proj_guide（教师-学生-项目）”描述指导关系；
需新增“eval_for（指导评价）”关系，记录“教师对学生的项目指导评价”，若直接关联instructor、student、project、evaluation，会重复proj_guide的关联信息；
通过聚合，将proj_guide抽象为聚合实体“proj_guide_agg”，再用eval_for关联“proj_guide_agg”与“evaluation（评价）”，既保留“评价对应特定指导关系”的逻辑，又避免重复存储指导关系的信息。
核心优势与E-R图表示：
优势：消除冗余关联信息，将复杂的多关系交互拆解为“聚合实体-新关系”的简单结构，简化E-R图逻辑；
图形表示：被聚合的关系集仍用菱形表示，外部用虚线矩形包裹（代表抽象为聚合实体），新关系集直接与虚线矩形（聚合实体）连接。例如proj_guide被虚线矩形包裹，eval_for（菱形）一端连接虚线矩形，另一端连接evaluation（实体集）。

7. 设计问题（Design Issues）¶

7.1 实体（Entity）vs. 属性（Attribute）¶

核心是判断“待描述的概念”是否需要独立存储额外信息或处理多值/复杂关联，决策依据围绕“描述需求的深度与灵活性”：

选择属性的场景：若概念仅需存储“单一值”且无额外描述需求，可作为实体的属性。例如，教师的“姓名（name）”“薪资（salary）”——仅需记录文本或数值，无需附加其他信息，适合作为instructor实体的属性。
选择实体的场景：若概念需存储“多值”“额外描述信息”或与其他实体产生关联，则需设计为独立实体集。例如，“电话（phone）”：
若仅记录教师的电话号码，可作为instructor的多值属性{phone_number}；
若需额外记录号码类型（办公/私人）、所属运营商等信息，则需将“phone”设计为实体集，包含phone_id（主键）、phone_number、type、carrier等属性，并通过inst_phone关系集与instructor关联，满足更丰富的描述需求。

7.2 实体（Entity）vs. 关系（Relationship）¶

关键是区分“独立存在的事物”与“事物间的交互动作/关联”，关系集更适合描述“动态关联或动作”：

选择实体的场景：概念是“独立存在、可被直接标识”的事物，不依赖其他实体的关联而存在。例如，“课程（course）”“学生（student）”——即使不考虑“选课（takes）”关系，课程和学生仍是客观存在的实体，适合设计为实体集。
选择关系的场景：概念是“实体间的动作或关联”，依赖于参与的实体而存在，无法独立标识。例如，“指导（advisor）”“授课（teaches）”“选课（takes）”——这些是教师与学生、教师与课程、学生与课程之间的交互动作，无实体参与则无意义，适合设计为关系集。
典型 guideline：若概念可描述为“实体A对实体B做了什么”（如“教师指导学生”），则优先用关系集。

7.3 关系属性的放置¶

核心是判断属性“属于实体本身”还是“依赖于实体间的关联”，归属需与业务含义强绑定：

放置在实体中的情况：属性描述“实体自身的固有特征”，与其他实体的关联无关。例如，“学生的入学日期（enroll_date）”——该日期是学生个人的固有信息，无论是否有“指导（advisor）”关系均存在，应放在student实体中。
放置在关系中的情况：属性描述“实体间关联的特征”，依赖于两个及以上实体的关联而存在。例如，“指导关系的开始日期（date）”——该日期仅当学生与教师建立advisor关系时才存在，单独的学生或教师实体无法承载此信息，应放在advisor关系集中。
常见误区：避免将“关联特征”误放实体中，如将“选课成绩（grade）”放在student或course中——成绩依赖“学生选某门课”的关联，必须放在takes关系集中。

7.4 二元（Binary）vs. 非二元（Non-Binary）关系¶

决策需平衡“描述清晰度”与“信息灵活性”，核心是判断多实体关联是否“必须同时存在”：

选择非二元关系的场景：多实体的关联“必须同时发生”，拆分后会丢失逻辑完整性，此时非二元关系更清晰。例如，“项目指导（proj_guide）”——教师、学生、项目三者的关联是“教师指导学生参与某项目”，缺少任一实体（如仅教师和学生）则关联无意义，用三元关系可直接体现三者的绑定关系，逻辑更明确。
选择二元关系的场景：多实体关联可拆分，或需支持“部分信息缺失”的情况，二元关系更灵活。例如，“父母（parents）”关系——若设计为三元关系（孩子、父亲、母亲），则无法记录“仅知母亲、不知父亲”的情况；拆分为两个二元关系（father-of：父亲-孩子，mother-of：母亲-孩子），可分别存储父母与孩子的关联，支持部分信息缺失的场景。
注意：任何非二元关系均可通过“引入人工实体集”转换为二元关系，但需权衡逻辑清晰度与实现复杂度。

7.5 强实体（Strong Entity）vs. 弱实体（Weak Entity）¶

判断标准是“实体是否能通过自身属性独立唯一标识”，核心是“主键的独立性”：

选择强实体的场景：实体存在“自身属性构成的主键”，无需依赖其他实体即可唯一标识。例如，instructor（主键ID）、student（主键ID）、course（主键course_id）——这些实体的主键均来自自身属性，不依赖其他实体，属于强实体集。
选择弱实体的场景：实体“自身属性无法构成主键”，需依赖“标识实体集”的主键+自身“鉴别符”才能唯一标识，且存在依赖于标识实体的“存在性”。例如，section（课程章节）——自身属性sec_id、semester、year无法唯一标识（不同课程的章节可能有相同组合），需结合course的主键course_id（标识实体的主键），构成完整主键(course_id, sec_id, semester, year)；且若course实体被删除，对应的section也需删除，符合弱实体的存在依赖性。

7.6 专化/泛化（Specialization/Generalization）的使用¶

核心是判断实体集是否存在“层级化的属性/关系差异”，目的是提升设计的模块化与可维护性：

适用场景：多个实体集共享“部分属性与关系”（公共特征），同时存在“特有属性与关系”（差异特征），需通过层级管理减少冗余。例如，person（公共属性：ID、name、street、city）可专化为student（特有属性：tot_cred）和employee（特有属性：salary）——公共属性在person中统一管理，特有属性在子类中单独定义，避免重复存储公共属性，提升模块化。
不适用场景：实体集间无明显公共特征，或差异特征极少，强行专化会增加设计复杂度。例如，course与classroom（教室）——二者无共享属性（course有title、credits，classroom有building、room_number），无需专化/泛化。

7.7 聚合（Aggregation）的使用¶

关键是判断是否存在“关系与其他实体/关系的关联”，目的是消除冗余关联信息，简化复杂交互：

适用场景：需描述“一个关系集与其他实体/关系的关联”，若直接关联会重复存储基础关系的信息，则用聚合。例如，“项目指导（proj_guide）”与“指导评价（eval_for）”——proj_guide是instructor、student、project的三元关系，eval_for需记录“对该指导关系的评价”；若直接关联instructor、student、project、evaluation，会重复proj_guide的关联信息；通过聚合将proj_guide抽象为“聚合实体”，eval_for仅关联“聚合实体”与evaluation，既保留逻辑关联，又消除冗余。
不适用场景：无“关系间关联”的需求，或基础关系与其他实体的关联可直接描述，无需聚合。例如，advisor（教师-学生）与evaluation——若评价仅依赖教师或学生（而非指导关系），则无需聚合，直接将evaluation与instructor或student关联即可。

8. 转换为关系模式（Reduction to Relation Schemas）¶

将E-R模型转换为关系模式，核心是将实体集、关系集、专化/聚合等结构，映射为“属性-列”对应的关系表，确保数据完整性与无冗余（或可控冗余），各结构的转换规则如下：

8.1 实体集的转换¶

实体集的转换需根据实体类型（强/弱）、属性特征（复合/多值），采用不同映射逻辑：

8.1.1 强实体集（Strong Entity Set）¶

转换规则：直接将强实体集映射为一个关系模式，实体的所有属性作为模式的列，主键属性作为关系表的主键（Primary Key）。
示例：
强实体集instructor（属性：ID、name、street、city、salary，主键ID），转换为关系模式：
instructor(ID, name, street, city, salary)，其中ID为主键。
强实体集student（属性：ID、name、tot_cred，主键ID），转换为：
student(ID, name, tot_cred)，ID为主键。

8.1.2 弱实体集（Weak Entity Set）¶

转换规则：弱实体集的关系模式需包含两部分属性：
弱实体自身的鉴别符（部分键）；
其标识实体集（强实体）的主键（作为外键，Foreign Key）；
二者组合构成弱实体关系表的主键。
示例：
弱实体集section（鉴别符：sec_id、semester、year；标识实体集course，主键course_id），转换为关系模式：
section(course_id, sec_id, semester, year)，其中主键为(course_id, sec_id, semester, year)，course_id是引用course的外键。

8.1.3 含复合属性的实体集¶

转换规则：将复合属性“展平”，拆解为其所有组件属性，替换原复合属性，简单属性保留不变。
示例：
实体集instructor含复合属性name（组件：first_name、middle_initial、last_name）和address（组件：street_number、street_name、apt_number、city、state、zip），转换为关系模式：
instructor(ID, first_name, middle_initial, last_name, street_number, street_name, apt_number, city, state, zip, salary)，复合属性不再作为独立列，仅保留组件属性。

8.1.4 含多值属性的实体集¶

转换规则：多值属性无法直接存储在实体的关系表中（单列无法存多个值），需为多值属性单独创建一个关系模式，包含两部分：
原实体集的主键（作为外键，关联原实体表）；
多值属性自身（作为列）；
二者组合构成该模式的主键。
示例：
实体集instructor含多值属性phone_number（一个教师可有多部电话），除原instructor表外，新增关系模式：
inst_phone(ID, phone_number)，主键为(ID, phone_number)，ID是引用instructor(ID)的外键。若教师ID=22222有两部电话，对应两条记录：(22222, 456-7890)、(22222, 123-4567)。

8.2 关系集的转换¶

关系集的转换需根据其“基数类型”（多对多/一对多/一对一）和“是否关联弱实体”，选择不同映射方式：

8.2.1 多对多（N:M）关系集¶

转换规则：为关系集单独创建一个关系模式，包含三部分：
参与关系的所有实体集的主键（均作为外键，关联对应实体表）；
关系集自身的描述性属性（若有）；
所有实体主键的组合构成该模式的主键。
示例：
多对多关系集advisor（连接student和instructor，含描述属性date），student主键为s_ID，instructor主键为i_ID，转换为：
advisor(s_ID, i_ID, date)，主键为(s_ID, i_ID)，s_ID引用student(ID)，i_ID引用instructor(ID)。

8.2.2 一对多（1:N）/多对一（N:1）关系集¶

转换规则：无需单独创建关系模式，而是将“一”侧实体集的主键，作为外键添加到“多”侧实体集的关系表中；若关系集有描述性属性，也一并添加到“多”侧表中。
（注：多对一与一对多逻辑相反，本质均是“一”侧主键嵌入“多”侧表）
示例：
一对多关系集inst_dept（department为“一”侧，主键dept_name；instructor为“多”侧），转换时无需创建inst_dept表，而是将dept_name作为外键添加到instructor表中：
instructor(ID, name, street, city, salary, dept_name)，dept_name引用department(dept_name)。

8.2.3 一对一（1:1）关系集¶

转换规则：两种可选方案，根据“参与约束”选择：
将实体集A的主键作为外键添加到实体集B的表中；
将实体集B的主键作为外键添加到实体集A的表中；
若某一侧为“总参与”（实体必关联），优先将另一侧主键嵌入该侧表（避免空值）。
示例：
一对一关系集teacher_office（instructor与office，office为总参与，即每个办公室必分配给一个教师），可将instructor.ID作为外键添加到office表中：
office(office_id, building, room_number, instructor_ID)，instructor_ID引用instructor(ID)，且无空值（因office总参与）。

8.2.4 弱实体的标识关系集¶

转换规则：标识关系集（如sec_course，连接section与course）的信息已通过“弱实体表包含标识实体主键”实现（如section表含course_id），因此该关系集的模式冗余，无需单独创建。
示例：
标识关系集sec_course连接section（弱实体）与course（标识实体），由于section表已包含course_id（引用course的主键），sec_course的模式无需存在，避免重复存储course_id与section的关联信息。

8.3 专化（Specialization）的转换¶

专化的转换需平衡“无冗余”与“查询效率”，常用两种方法：

8.3.1 方法1：高层模式 + 低层模式（无冗余）¶

转换规则：
为高层实体集创建一个关系模式（含高层的所有属性，主键为高层主键）；
为每个低层实体集创建一个关系模式，包含两部分：
- 高层实体集的主键（作为外键，关联高层表）；
- 低层实体集的特有属性（自身属性，非继承）；
  低层模式的主键为“高层主键”（因高层主键已唯一标识实体）。
示例：
高层实体集person(ID, name, street, city)，低层实体集student(tot_cred)、employee(salary)，转换后为三个表：
person(ID, name, street, city)（主键ID）；
student(ID, tot_cred)（主键ID，外键ID引用person(ID)）；
employee(ID, salary)（主键ID，外键ID引用person(ID)）；
优点：无数据冗余；缺点：查询“学生的姓名与学分”需关联person与student表。

8.3.2 方法2：低层模式含全部继承属性（有冗余）¶

转换规则：不为高层实体集单独创建表，而是为每个低层实体集创建一个关系模式，包含：
高层实体集的所有继承属性；
低层实体集的特有属性；
主键为原高层实体的主键。
示例：
基于上述person、student、employee，转换后为两个表：
student(ID, name, street, city, tot_cred)（主键ID）；
employee(ID, name, street, city, salary)（主键ID）；
优点：查询无需关联表，效率高；缺点：name、street、city等继承属性在student与employee中重复存储，存在冗余。

8.4 聚合（Aggregation）的转换¶

转换规则：聚合的核心是将“被聚合的关系集”视为“抽象实体”，因此转换时需：
为被聚合的关系集创建一个关系模式（按关系集转换规则，如多对多关系需包含参与实体的主键）；
为聚合关联的新关系集创建一个关系模式，包含：
- 被聚合关系集的主键（作为外键，关联被聚合表）；
- 新关系集参与的其他实体集的主键（作为外键）；
- 新关系集的描述性属性（若有）；
  （注：若被聚合关系集已通过其他表体现，可省略其单独表，直接复用主键）
示例：
被聚合关系集proj_guide（连接instructor(i_ID)、student(s_ID)、project(p_ID)，多对多，主键(i_ID, s_ID, p_ID)），聚合后关联新关系集eval_for（含属性evaluation_score），转换为：
eval_for(i_ID, s_ID, p_ID, evaluation_score)，主键为(i_ID, s_ID, p_ID)，(i_ID, s_ID, p_ID)引用proj_guide的主键（若proj_guide未单独建表，可直接复用该组合主键）；
此时proj_guide的模式可省略（因eval_for已包含其关联信息），消除冗余。

9. 其他表示方法¶

9.1 UML类图（UML Class Diagrams）¶

UML（统一建模语言）类图是软件系统建模的常用工具，与E-R图在概念上对应（类对应实体集，关联对应关系集），但在符号规则和细节表示上存在差异，核心用于数据库设计与软件系统设计的衔接。

9.1.1 核心定位与类的属性表示¶

定位：UML类图不仅可映射E-R模型的实体与关系，还能描述类的方法（行为），兼顾数据结构与业务逻辑，是跨数据设计与软件开发的统一表示工具。
类与属性表示：
类用矩形表示，内部分为“类名”“属性”“方法”三部分（E-R图仅关注属性）；
属性需标注访问修饰符：+表示public（公共）、-表示private（私有）、#表示protected（保护），例如+name: String（public的name属性，类型为字符串）；
多值属性通过在属性后加[]表示（如+phoneNumbers: String[]），派生属性无特殊符号（需通过注释说明），与E-R图的双椭圆、虚线椭圆区分。

9.1.2 与E-R图的核心差异¶

对比维度	E-R图	UML类图
基数约束位置	基数（如l..h）标注在“关系集与实体集的连接线上”，靠近实体集侧	基数标注在“关联线的另一端”（位置反转），例如E-R中“教师0..→学生1..1”，UML中需在学生类侧标“1..1”，教师类侧标“0..”
关系（关联）表示	用菱形表示关系集，需单独图形	用“线”直接连接两个类，关系名写在连线旁；若关系有属性，需单独画“属性框”，用虚线连接到关联线上
角色表示	角色名标注在菱形与实体集的连线旁	角色名直接写在连线靠近类的位置，例如“instructor”与“student”的关联线，靠近student侧标“advisee”（被指导者），靠近instructor侧标“advisor”（指导者）

9.1.3 二元关系的具体表示¶

普通二元关系：用实线连接两个类，关系名（如“advisor”）写在连线中间或旁边；若需强调角色，在连线两端标注角色名（如“advisor”和“advisee”）。
含属性的二元关系：在关联线旁添加一个“属性矩形”（如“date”），用虚线将属性矩形与关联线连接，例如“advisor”关联的“date”属性，需单独画矩形标注“+date: Date”，再用虚线连到instructor与student的关联线上。

9.2 替代E-R表示法¶

除了标准E-R图和UML类图，数据库设计中还常用其他简化或专用的表示法，核心包括Chen表示法（经典E-R变种）和IDEF1X表示法（工业界常用，又称“乌鸦脚表示法”）。

9.2.1 Chen表示法（经典E-R表示）¶

Chen表示法是E-R模型的原始表示形式，与之前章节介绍的“标准E-R符号”高度一致，是理解E-R模型的基础，核心特征如下：

实体集：用矩形表示，属性用椭圆表示，主键属性用实线下划线标注，多值属性用双椭圆，派生属性用虚线椭圆；
关系集：用菱形表示，通过实线连接实体集，关系的基数约束（1:1、1:N、N:M）通过在连线旁标注数字或符号（如“1”“N”“M”）表示；
优势：符号直观，与E-R模型的概念完全对齐，适合教学和入门级设计；劣势：符号较多，复杂系统的图会显得冗长。

9.2.2 IDEF1X表示法（乌鸦脚表示法）¶

IDEF1X是面向工业应用的实体关系表示法，以“简洁的基数符号”（乌鸦脚“⊃”表示“多”）为核心特征，又称“乌鸦脚表示法”，广泛用于企业级数据库设计，核心规则如下：

实体集：用矩形表示，分为“独立实体”（强实体，矩形左上角无标记）和“从属实体”（弱实体，矩形左上角标“(D)”）；主键属性用实线下划线，外键属性用虚线下划线；
关系表示：用线连接实体集，基数约束通过“线末端的符号”表示，无需菱形：
“|”表示“一个”（1）；
“⊃”表示“多个”（N/M）；
“|⊃”表示“一个或多个”（1:N）；
“⊃⊃”表示“多个或多个”（N:M）；
示例：“department（部门）”与“instructor（教师）”的1:N关系，在department侧标“|”（一个部门），在instructor侧标“⊃”（多个教师），连线旁标注关系名“has”，直观体现“一个部门有多个教师”。
优势：符号简洁，基数约束一目了然，适合复杂系统的快速绘图；劣势：对弱实体、派生属性的表示不够直观，需额外注释。

10. 章节总结¶

E-R模型用于概念设计，帮助构建清晰的数据库结构。
强调避免冗余、处理约束，并最终转换为关系模式。
示例：银行数据库设计、订货系统。
